Silnik krokowy: jak działa i jak dobrać model do projektu?

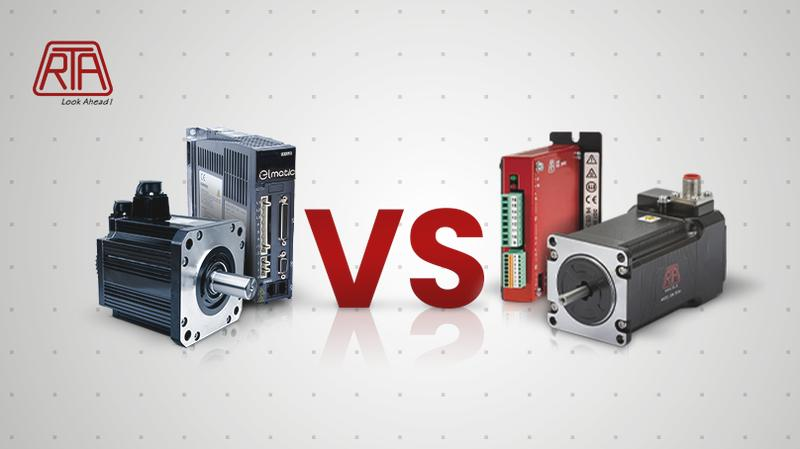

Silniki krokowe są cenione za precyzyjne sterowanie ruchem, dlatego znajdują zastosowanie w drukarkach 3D, robotyce i wielu innych projektach. W tym artykule wyjaśniam, jak działa taki silnik i czym różni się od innych napędów. Podpowiadam też, na jakie parametry zwrócić uwagę, aby dobrać model odpowiedni do potrzeb projektu.

Warto wiedzieć:

Silnik krokowy zamienia impulsy elektryczne na precyzyjne ruchy wału.
Mikrokrokowanie wygładza i wycisza pracę, ale nie gwarantuje większej dokładności.
Dobierz silnik do obciążenia, momentu, prędkości i wymiarów montażowych.
NEMA określa głównie rozmiar mocowania, nie osiągi silnika.
Dopasuj sterownik i zasilanie do prądu uzwojeń; nie podłączaj silnika bezpośrednio do mikrokontrolera.
Ustaw limit prądu i łagodne przyspieszanie, by ograniczyć przegrzewanie i gubienie kroków.
Dodaj czujnik i sprzężenie zwrotne, jeśli pozycja musi być kontrolowana.

Silnik krokowy przekształca impulsy elektryczne w ruch obrotowy. Stojan zawiera uzwojenia, czyli cewki, a wirnik — magnes trwały, materiał ferromagnetyczny lub oba te elementy. Gdy sterownik zasila wybrane uzwojenie, powstałe pole magnetyczne przyciąga wirnik i ustawia go w określonym położeniu.

Najpierw sterownik podaje impuls na jedną fazę, a wirnik przesuwa się ku jej biegunom. Następnie układ zasila kolejną fazę, zmieniając pole magnetyczne, za którym wirnik podąża o określony kąt. Powtarzanie tej sekwencji wprawia go w ruch, natomiast zmiana kolejności zasilania cewek odwraca kierunek obrotu.

Każdy impuls oznacza przesunięcie wału o jeden krok. Na przykład silnik wykonujący 200 kroków na obrót przesuwa się o 1,8° na impuls (360° ÷ 200). Liczba impulsów określa położenie, a ich częstotliwość — prędkość. Sterownik może również kontrolować przyspieszenie i hamowanie, dzięki czemu silnik rzadziej gubi kroki przy nagłej zmianie tempa.

Nawet 256 mikro-kroków dla płynniejszej pracy silnika

W trybie pełnego kroku wirnik przesuwa się o cały kąt, na przykład 1,8°, a w trybie półkroku — o 0,9°, ponieważ sterownik naprzemiennie zasila jedną lub dwie fazy. Mikrokrok zapewnia jeszcze płynniejszy ruch: sterownik reguluje prąd w uzwojeniach i tworzy pośrednie położenia. Niektóre układy dzielą pełny krok na 256 mikro-kroków, ale nie gwarantuje to takiej samej poprawy rzeczywistej dokładności pod obciążeniem.

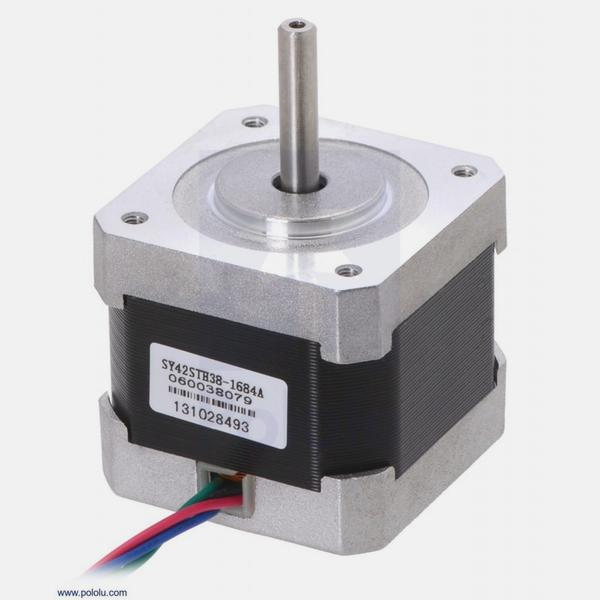

Do pracy silnik wymaga sterownika, który przełącza fazy i ogranicza prąd. Nie podłączaj go bezpośrednio do zasilacza ani mikrokontrolera. Układy A4988, DRV8825 i TMC2209 współpracują z wieloma silnikami stosowanymi w drukarkach 3D i urządzeniach CNC. W silniku bipolarnym mostki H zmieniają kierunek prądu w cewkach, a sterownik chopper może korzystać z napięcia wyższego niż znamionowe, pilnując dopuszczalnego prądu.

W drukarkach 3D, ploterach, robotach i maszynach CNC sterownik wysyła określoną liczbę impulsów, a wirnik wykonuje zaplanowaną sekwencję ruchów. Zwykle system wyznacza pozycję, licząc kroki bez czujnika, jednak przeciążenie lub zbyt gwałtowne przyspieszenie może spowodować ich utratę. Dlatego dobierz moment obrotowy do obciążenia, ustaw właściwy prąd i zapewnij stabilne zasilanie. Jeśli potrzebujesz kontroli położenia, dodaj czujnik i zastosuj zamkniętą pętlę sprzężenia zwrotnego.

Jak zrozumieć działanie i dobrać silnik krokowy

Najpierw określ wymagania dotyczące ruchu i obciążenia, następnie dobierz silnik oraz sterownik, a na końcu sprawdź działanie całego układu.

Określ ruch i obciążenie. Ustal zakres ruchu wału, częstotliwość pracy, dopuszczalny czas osiągnięcia pozycji oraz wymagane prędkości i przyspieszenia. Uwzględnij masę obciążenia i opory mechaniczne, ponieważ zbyt gwałtowne zmiany prędkości lub nadmierne obciążenie mogą powodować gubienie kroków.
Dobierz rozdzielczość i konstrukcję. Typowy silnik wykonuje 200 kroków na obrót, czyli 1,8° na krok. Mikrokrokowanie zapewnia płynniejszy ruch, a przekładnia zwiększa moment i rozdzielczość, lecz ogranicza prędkość. Silnik bipolarny zwykle zapewnia większy moment niż unipolarny, ale wymaga odpowiedniego sterownika.
Sprawdź moment i wymiary. Wybierz silnik z zapasem momentu, szczególnie jeśli napęd ma szybko przyspieszać lub pracować z dużą prędkością. Porównaj długość korpusu, rozstaw otworów i dostępną przestrzeń. Oznaczenie NEMA, np. NEMA 17 lub NEMA 23, określa głównie wymiary mocowania, dlatego osiągi sprawdź w specyfikacji.
Dopasuj sterownik i zasilanie do uzwojeń. Porównaj prąd na fazę, opór uzwojeń i wymagania napięciowe silnika z parametrami sterownika. Sterownik zasila cewki w odpowiedniej sekwencji; model typu chopper reguluje prąd, a sterownik mikrokrokowy zapewnia płynniejszy ruch. Nie przekraczaj dopuszczalnego prądu ani silnika, ani sterownika.
Skonfiguruj i przetestuj układ. Ustaw limit prądu, tryb kroków oraz łagodne rampy przyspieszania i hamowania. Najpierw przetestuj silnik bez pełnego obciążenia, a potem w docelowych warunkach; obserwuj temperaturę, drgania i ewentualne gubienie kroków. Jeśli musisz potwierdzać pozycję, zamiast wyliczać ją z impulsów, zastosuj czujnik i sterowanie ze sprzężeniem zwrotnym.

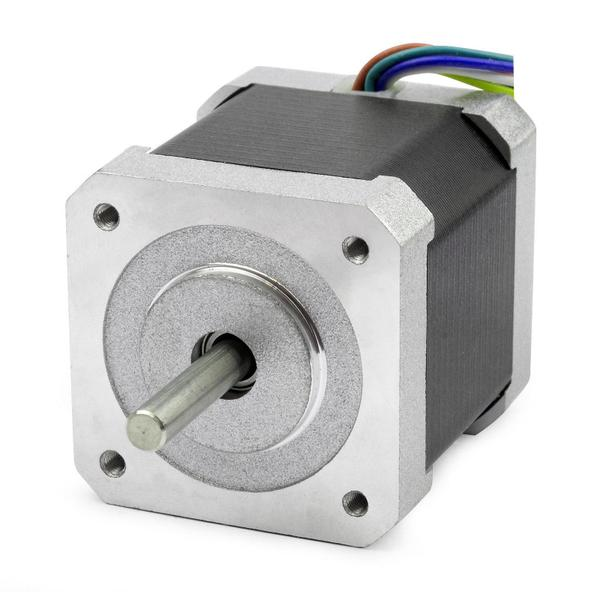

Silnik unipolarny czy bipolarny: różnice w budowie i sterowaniu

Silniki unipolarne i bipolarne działają podobnie: impulsy sterujące pobudzają uzwojenia stojana, a wirnik obraca się o ustalone kąty. Typowy krok wynosi 1,8°, więc pełny obrót obejmuje 200 kroków. Odmiany różnią się głównie połączeniem cewek i sposobem sterowania prądem, co wpływa na moment obrotowy, dobór sterownika i złożoność układu.

W silniku unipolarnym każda faza ma odczep środkowy. Dzięki przewodowi wspólnemu sterownik może zasilać kolejne części uzwojenia bez zmiany kierunku prądu. Silniki te mają zwykle pięć lub sześć przewodów: w wersji sześcioprzewodowej każda faza ma osobny odczep, a w pięcioprzewodowej odczepy łączą się we wspólny przewód. Tranzystory załączają odpowiednie końce cewek, więc układ nie wymaga mostka H. Jednak w danej chwili działa tylko część uzwojenia, co ogranicza moment obrotowy.

Silnik bipolarny ma dwie fazy bez odczepów środkowych, najczęściej wyprowadzone jako cztery przewody. Sterownik odwraca kierunek prądu w cewkach, aby zmienić kierunek pola magnetycznego. Wymaga przy tym dwóch mostków H — po jednym na fazę — lub dedykowanego drivera, takiego jak A4988, DRV8825 czy TMC2209. Prąd płynie przez całe uzwojenia, dlatego silnik może zapewnić większy moment niż unipolarny o podobnych wymiarach. Z tego powodu często stosuje się go w drukarkach 3D, ploterach i maszynach CNC.

Mikrokrok zapewnia cichszy ruch, a dobry dobór chroni przed utratą kroków

Sterownik ustala kolejność pobudzania faz, a liczba impulsów określa pozycję wału. Częstotliwość impulsów reguluje prędkość, natomiast łagodne przyspieszanie i hamowanie ograniczają ryzyko utraty kroków. Pełny krok zapewnia prostą sekwencję ruchu, a półkrok dwukrotnie zwiększa rozdzielczość. Mikrokrok dzieli pełny krok nawet na 256 części, dzięki czemu silnik pracuje ciszej i płynniej, choć dostępny moment nie rośnie proporcjonalnie.

Przy wyborze napędu najpierw sprawdzam prąd fazy, wymagany moment i prędkość oraz zgodność silnika ze sterownikiem. Ciekawostka w temacie: sprawdź, który silnik Renault Captur wybrać. Następnie dobieram zasilacz, chłodzenie i sposób montażu. Zbyt mały moment sprzyja gubieniu kroków, a nieprawidłowo ustawiony limit prądu może przegrzać uzwojenia. Silnik krokowy zwykle działa bez czujnika położenia, ale w układzie zamkniętym enkoder wykrywa błędy ruchu. Unipolarny upraszcza sterowanie, natomiast bipolarny lepiej wykorzystuje uzwojenia i zapewnia większy moment.

Ciekawostka: wiele silników unipolarnych z sześcioma przewodami można podłączyć jako bipolarne, pomijając odczepy środkowe. Warto jednak sprawdzić parametry uzwojeń — takie połączenie zmienia ich rezystancję i indukcyjność, a więc także wymagania wobec sterownika.

NEMA 17 czy NEMA 23: jak dopasować rozmiar silnika do projektu?

Oznaczenie NEMA określa głównie rozmiar płyty czołowej i układ mocowania, nie moc silnika. NEMA 17 ma zwykle kołnierz o boku około 42 mm, a NEMA 23 — około 57 mm. Większa obudowa może pomieścić dłuższy wirnik i uzwojenia zapewniające większy moment, ale zwiększa masę, zajmowane miejsce i zazwyczaj pobór prądu.

NEMA 17 sprawdza się w drukarkach 3D, ploterach, lekkich osiach CNC, dozownikach i projektach hobbystycznych, które wymagają precyzyjnych, powtarzalnych ruchów przy niewielkim obciążeniu. Typowy silnik wykonuje pełny krok co 1,8°, czyli 200 kroków na obrót. Sterownik z mikrokrokami wygładza ruch, ale nie zwiększa proporcjonalnie dokładności mechanicznej. Przykładowy model z korpusem długości 48 mm może mieć moment trzymający 52 N·cm, lecz samo oznaczenie NEMA 17 nie gwarantuje takich parametrów.

Przy cięższej osi, narzędziu skrawającym, stole roboczym lub mechanizmie o większym tarciu rozważ NEMA 23. Większy zapas momentu ogranicza ryzyko gubienia kroków podczas przyspieszania, jednak wymaga odpowiednio dobranego sterownika i zasilacza. Przed zakupem sprawdź moment obrotowy, prąd na fazę, rezystancję uzwojeń, napięcie obsługiwane przez sterownik, długość korpusu i rozstaw otworów montażowych.

Większy silnik nie zawsze znaczy lepszy — liczą się obciążenie i precyzja

Najpierw oszacuj masę ruchomych elementów, przełożenie, wymaganą prędkość oraz tempo przyspieszania i hamowania osi. W napędzie pasowym uwzględnij średnicę koła i napięcie paska, a przy śrubie — jej skok i sprawność. Dobierz moment z zapasem, ponieważ zapotrzebowanie rośnie przy rozruchu, zmianie kierunku i wyższej prędkości, a moment silnika krokowego zwykle maleje wraz z obrotami. Jeżeli interesują cię podobne zagadnienia, sprawdź, ile kilometrów wytrzymują opony. Przy wyborze najpierw sprawdź obciążenie i miejsce montażu, a potem porównaj konkretne modele.

Silnika nie podłączaj bezpośrednio do mikrokontrolera: użyj sterownika, który sekwencyjnie zasila cewki i ogranicza prąd. A4988, DRV8825 i TMC2209 pasują do wielu układów NEMA 17, ale przed użyciem sprawdź zgodność prądu i napięcia. NEMA 23 może wymagać wydajniejszego sterownika. Zadbaj też o chłodzenie, prawidłowy limit prądu i odpowiedni zasilacz, ponieważ zbyt gwałtowne przyspieszanie, słabe zasilanie lub niewłaściwe ustawienia mogą powodować drgania, przegrzewanie i gubienie kroków.

Do lekkiego projektu o umiarkowanym obciążeniu zwykle wystarczy NEMA 17. Przy cięższej mechanice i większym zapotrzebowaniu na moment lepiej może sprawdzić się NEMA 23, jeśli rama pomieści silnik, a elektronika obsłuży jego parametry. Gdy nawet większy silnik krokowy nie zapewnia pewnego pozycjonowania, rozważ przekładnię albo układ ze sprzężeniem zwrotnym i czujnikiem. Dobieraj napęd do rzeczywistego obciążenia, nie tylko do rozmiaru obudowy — dzięki temu oszczędzisz miejsce i energię.

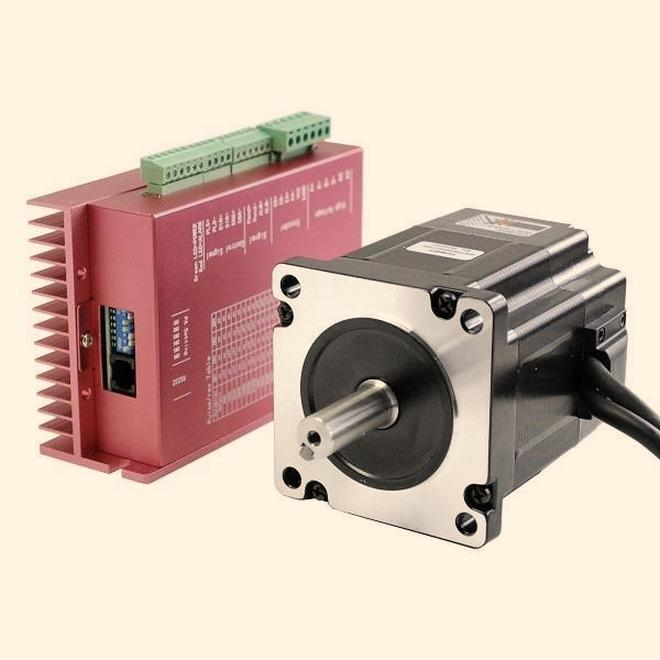

Moment obrotowy, rozdzielczość i prędkość: kluczowe parametry doboru

Dobór silnika krokowego zacznij od obciążenia. Moment obrotowy, zwykle podawany w N·cm lub Nm, określa siłę, jaką napęd może przenieść i utrzymać. Jeśli silnik ma ruszać ciężki stół, przesuwać oś CNC lub pracować z przekładnią, uwzględnij zapas momentu. W przeciwnym razie może gubić kroki, a pozycja wału nie zawsze będzie kontrolowana czujnikiem. Na przykład silnik NEMA 17 z korpusem długości 48 mm może mieć moment trzymający 52 N·cm. Dłuższy korpus często zapewnia większą siłę, ale wymaga też większego prądu.

Rozdzielczość zależy od kąta kroku i sposobu sterowania. Silnik o kącie 1,8° wykonuje 200 pełnych kroków na obrót, a tryb half-step zmniejsza kąt do 0,9°. Sterownik z mikrokrokiem może podzielić każdy krok nawet na 256 części, dzięki czemu ruch staje się płynniejszy. Nie oznacza to jednak równie dokładnego pozycjonowania pod obciążeniem, ponieważ mikrokrok zmniejsza dostępny moment. Przekładnia zwiększa siłę i liczbę kroków na obrót wyjściowy, ale obniża prędkość.

Większa prędkość może odebrać silnikowi siłę

Częstotliwość impulsów sterujących określa prędkość obrotową, a ich liczba — przebytą drogę. Dlatego sprawdź nie tylko maksymalne obroty, lecz także czas rozpędzania i hamowania. Gwałtowna zmiana tempa może powodować gubienie kroków. Ponadto moment na wale zwykle spada przy wyższej prędkości, więc silnik odpowiedni do wolnej pracy może nie sprawdzić się w szybkim podajniku. Sterownik chopper reguluje prąd w uzwojeniach, pomagając utrzymać użyteczny moment przy wyższych obrotach.

Przed zakupem porównaj moment, rozdzielczość, prędkość, prąd fazy, napięcie, wymiary montażowe i zgodność ze sterownikiem. Oznaczenie NEMA określa przede wszystkim rozmiar płyty czołowej, a nie moc napędu, dlatego modele o podobnych wymiarach mogą różnić się uzwojeniami i poborem prądu. Sprawdź też sekwencję ruchów całego mechanizmu — dopiero razem z pozostałymi parametrami pokaże, czy silnik poradzi sobie z obciążeniem bez przegrzewania i przestojów.

💡 Wskazówka: Porównując moment silników krokowych, sprawdź wykres momentu w funkcji prędkości, a nie tylko wartość momentu trzymającego. Ten drugi parametr dotyczy nieruchomego wału i nie pokazuje, jak silnik poradzi sobie podczas szybkiej pracy.

Źródła:

https://botland.com.pl/blog/silnik-krokowy-co-to-jest-zasada-dzialania-i-zastosowanie/
https://www.rynekpapierniczy.pl/artykul/silnik-krokowy-jak-dziala-i-do-czego-sie-przydaje-4967
https://www.v-slot.pl/pl/n/Budowa%2C-dzialanie-i-sterowanie-krok-po-kroku-silniki-krokowe-NEMA/174
https://botland.com.pl/32-silniki-krokowe
https://elektroweb.pl/pl/silniki-krokowe/760-silnik-krokowy-nema17-17hs8401-do-drukarki-3d-frezarki-cnc-reprap-42mm.html

Najczęściej zadawane pytania (FAQ)

Jak działa silnik krokowy?

Sterownik zasila uzwojenia stojana w określonej sekwencji, a zmieniające się pole magnetyczne przesuwa wirnik o ustalony kąt. Liczba impulsów określa położenie wału, a ich częstotliwość — prędkość obrotową.

Do czego służy mikrokrokowanie?

Mikrokrokowanie dzieli pełny krok na mniejsze części, dzięki czemu silnik pracuje płynniej i ciszej. Nie gwarantuje jednak proporcjonalnego wzrostu dokładności pozycjonowania ani momentu pod obciążeniem.

Czym różni się silnik unipolarny od bipolarnego?

Silnik unipolarny ma odczepy środkowe i nie wymaga zmiany kierunku prądu w uzwojeniach, co upraszcza sterowanie, ale może ograniczać moment. Bipolarny wykorzystuje całe uzwojenia i zwykle zapewnia większy moment, lecz wymaga sterownika z mostkami H.

Jak wybrać między silnikiem NEMA 17 a NEMA 23?

NEMA 17 często wystarcza do lekkich zastosowań, takich jak drukarki 3D czy małe plotery, natomiast NEMA 23 warto rozważyć przy większym obciążeniu i zapotrzebowaniu na moment. Oznaczenie NEMA opisuje głównie wymiary mocowania, dlatego trzeba też sprawdzić parametry konkretnego modelu oraz zgodność sterownika i zasilacza.

Jakie parametry sprawdzić przed zakupem silnika krokowego?

Porównaj wymagany moment, prędkość i przyspieszenie z parametrami silnika, uwzględniając obciążenie oraz opory mechaniczne. Sprawdź też prąd fazy, wymiary, sterownik i zasilanie, a po montażu przetestuj układ pod docelowym obciążeniem pod kątem temperatury, drgań i gubienia kroków.
