Czujnik Halla to jeden z tych wynalazków, który na pierwszy rzut oka może wydawać się niezwykle prosty, jednak w rzeczywistości kryje w sobie niesamowite możliwości. Jego działanie opiera się na zjawisku Hall’a, odkrytym już w 1879 roku. Kiedy umieszczamy ten czujnik w polu magnetycznym, generuje on napięcie proporcjonalne do siły tego pola. A propos, sprawdź, jakie napięcie akumulatora powinien mieć twój motocykl. W praktyce znaczy to, że czujnik Halla umożliwia pomiar natężenia prądu, prędkości obrotowej oraz położenia elementów w różnych urządzeniach. Co ciekawe, czujniki te pracują w bardzo trudnych warunkach, od -40 do 125 stopni Celsjusza, co sprawia, że są niezwykle uniwersalne.
Na przykład, jednym z miejsc, gdzie możemy spotkać czujnik Halla, są silniki elektryczne, w których ten element służy do pomiaru prędkości obrotowej. Dzięki temu możemy precyzyjnie kontrolować działanie pojazdów oraz maszyn, co przekłada się na ich wydajność. W innym zastosowaniu czujnik monitoruje położenie wału korbowego w systemach spalinowych, co jest kluczowe dla prawidłowej pracy silnika. Ponadto, czujniki Halla zyskują popularność w elektronice – można je znaleźć w smartfonach, tabletach, a nawet w niektórych modelach laptopów, gdzie wykrywają, czy urządzenie jest otwarte lub zamknięte.
Czujniki Halla – klucz do wydajności i bezpieczeństwa w nowoczesnym świecie
W dzisiejszym świecie czujnik Halla odgrywa istotną rolę nie tylko w elektronice i motoryzacji, ale także w przemyśle. Na przykład, w automatyce przemysłowej czujniki te monitorują położenie elementów w taśmach transportowych oraz robotach przemysłowych. Ich precyzyjność oraz niezawodność przyczyniają się do zwiększenia efektywności produkcji. Warto również zauważyć, że czujnik Halla znajduje zastosowanie w systemach alarmowych, gdzie wykrywa otwarcie drzwi czy okien. Dzięki wszechstronności czujniki te stają się coraz bardziej obecne w naszym życiu, wpływając na komfort oraz bezpieczeństwo.
Objawy awarii czujnika Halla i instrukcja testu
W poniższej liście przedstawiamy najważniejsze objawy awarii czujnika Halla, a także prosty test, który umożliwi ich weryfikację. Dzięki tym krokom skutecznie zdiagnozujesz problemy związane z czujnikiem i podejmiesz odpowiednie działania naprawcze.
- Sprawdzenie sygnału wyjściowego
- Najpierw podłącz oscyloskop do wyjścia czujnika Halla. Upewnij się, że dysponujesz odpowiednimi złączami i narzędziem pomiarowym.
- Następnie obróć wirnik silnika lub inny element, na którym zamontowany jest czujnik. Obserwuj przy tym wykres fali na oscyloskopie, który powinien ukazywać sygnał przełączający się pomiędzy wysokim a niskim poziomem.
- W sytuacji, gdy sygnał jest nieczytelny lub brak jakiejkolwiek reakcji, czujnik może wymagać wymiany.
- Analiza oporu czujnika
- W pierwszej kolejności odłącz czujnik Halla od instalacji elektrycznej, aby zapewnić bezpieczeństwo.
- Potem użyj multimetru ustawionego w tryb pomiaru oporu, aby zmierzyć opór między stykami czujnika.
- Porównaj uzyskany odczyt z wartościami określonymi w specyfikacji producenta. Gdy odczyt znacznie różni się od wskazanych wartości, czujnik może być uszkodzony.
- Sprawdzenie zasilania czujnika
- Na początku podłącz multimetr ustawiony na pomiar napięcia, aby zmierzyć napięcie docierające do czujnika Halla.
- Włącz zasilanie i zweryfikuj, czy czujnik otrzymuje wymagane napięcie (zwykle 5V lub 12V, w zależności od modelu).
- W przypadku, gdy napięcie jest nieprawidłowe, sprawdź okablowanie oraz podłączenie zasilania, ponieważ to może przyczyniać się do niewłaściwej pracy czujnika.
| Objaw awarii | Opis | Możliwe przyczyny | Skutek awarii | Prosty test | Wynik testu |
|---|---|---|---|---|---|
| Spadek mocy silnika | Silnik nie osiąga pełnej mocy podczas przyspieszania. | Uszkodzony czujnik, zanieczyszczenie, przestarzałe sterowniki. | Problemy z przyspieszeniem i ogólna wydajnością. | Sprawdzenie napięcia na czujniku podczas pracy silnika. | Oczekiwane napięcie: 0-5V; wynik poza tym zakresem wskazuje na awarię. |
| Niższe obroty silnika | Silnik ma trudności z utrzymaniem stabilnych obrotów. | Złe połączenia elektryczne, uszkodzony przetwornik. | Wydajność energetyczna silnika może być obniżona. | Test multimetrem - pomiar rezystancji na przewodach. | Wartość rezystancji powinna wynosić około 1-5 Ω; wyższe wartości mogą sugerować awarię. |
| Blokowanie ABS | System ABS działa nieprawidłowo, hamulce się blokują. | Awaria czujnika prędkości, niewłaściwe kalibracje. | Bezpieczeństwo jazdy jest zagrożone. | Test sygnalizacji - sprawdzenie sygnałów do sterownika ABS. | Oczekiwany sygnał: pulsujący; brak sygnału to wskazanie na usterkę. |
| Problem z zapłonem | Silnik nie odpala lub odpala z opóźnieniem. | Złe połączenia, awaria czujnika Halla. | Mogą wystąpić trudności w uruchomieniu samochodu. | Proba z użyciem oscyloskopu - analiza sygnału. | Oczekiwany sygnał prostokątny; odmienne przebiegi wskazują na uszkodzenie. |
| Nieprawidłowe odczyty z ECU | Odczyty czujników w ECU są nieprawidłowe. | Problemy z okablowaniem, uszkodzony czujnik Halla. | Niekontrolowane zużycie paliwa i emisja spalin. | Porównanie odczytów z innym czujnikiem Halla. | Rozbieżności większe niż 10% są sygnałem do diagnozy. |
Objawy awarii czujnika Halla – na co zwracać uwagę
Objawy awarii czujnika Halla często zaskakują, ponieważ wprowadzają zamieszanie w działaniu całego pojazdu. A skoro już tu trafiłeś to sprawdź, jakie objawy wskazują na awarię silniczka krokowego. Gdy zauważysz, że twój silnik zaczyna szaleć, na przykład gdy nagle gaśnie podczas jazdy, ma problemy z uruchomieniem lub przyspieszeniem, możliwe, że przyczyną jest właśnie czujnik Halla. Warto wiedzieć, że takie awarie mogą także prowadzić do nieprawidłowego spalania paliwa, co w dłuższej perspektywie negatywnie wpływa na twój portfel. Dlatego nie daj się zaskoczyć i zwracaj uwagę na te sygnały!
Oprócz tego ważny objaw, który powinien wzbudzić twoje obawy, to brak reakcji na pedał przyspieszenia. Jeżeli samochód nie reaguje, a na liczniku widzisz, że obroty silnika ledwo się zmieniają, to również może być efektem nieodpowiedniego działania czujnika Halla. Czasami wystarczy zaledwie niewielkie opóźnienie w reakcji, jednak jeśli zauważysz, że takie sytuacje zdarzają się regularnie, lepiej nie czekać i zgłosić się do mechanika, aby przeprowadził diagnostykę. Problemy tego typu nie powinny być bagatelizowane, zwłaszcza gdy zależy nam na bezpieczeństwie na drodze.
Nie ryzykuj z silnikiem – szybko reaguj na sygnały awarii, by uniknąć kosztownych napraw
W sytuacji, gdy nie zareagujesz na te objawy, narażasz się na poważniejsze uszkodzenia silnika. Podobny wątek pojawił się przy pisaniu tego artykułu. Skrajne przypadki awarii czujnika Halla mogą prowadzić do całkowitego zacięcia silnika, co wiąże się z bardzo kosztowną naprawą. Z kolei koszt wymiany czujnika Halla to zazwyczaj 200-800 zł, w zależności od modelu pojazdu. Natomiast usunięcie skutków zaniedbania może szybko przerodzić się w wydatki rzędu kilku tysięcy złotych. Pamiętaj, im szybciej rozwiążesz problem, tym lepiej dla twojego samochodu i finansów.
Na zakończenie warto wprowadzić do swoich nawyków regularne przeglądy stanu technicznego samochodu. W Polsce każdego roku przeprowadza się około 30 milionów przeglądów okresowych, a wielu mechaników podkreśla, jak istotne jest zwracanie uwagi na czujniki, w tym czujnik Halla. Zainwestowanie w regularną kontrolę pojazdu stanowi najlepszy sposób na unikanie nieprzyjemnych niespodzianek na drodze. Dbajmy o nasze auta, a one z pewnością odwdzięczą się bezproblemową jazdą przez długie lata!
Ciekawostką jest, że czujnik Halla, mimo swojej niewielkiej wielkości, odgrywa kluczową rolę w systemach zarządzania silnikiem i innych układach elektronicznych samochodu, co sprawia, że diagnostyka jego stanu jest niezwykle ważna dla bezpieczeństwa i wydajności pojazdu.
Prosty test czujnika Halla – krok po kroku
Testowanie czujnika Halla to zadanie, które można zrealizować w domowych warunkach bez potrzeby korzystania ze skomplikowanych narzędzi lub specjalnych umiejętności. Zapewniam, że każda osoba, która miała przynajmniej minimalny kontakt z elektroniką, poradzi sobie z tym bez najmniejszego problemu. Do wykonania prostego testu potrzebujesz jedynie zasilacza o napięciu 5V, multimetru oraz kilku przewodów połączeniowych. Choć wartości napięcia mogą się różnić w zależności od modelu czujnika, większość z nich działa w tym zakresie.

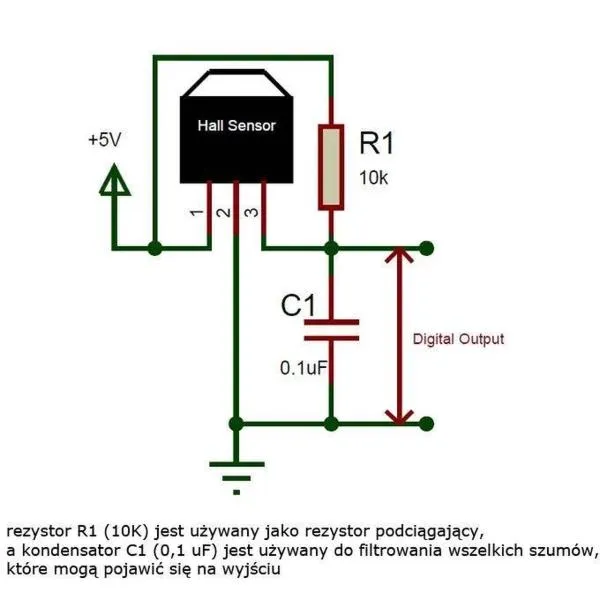

Rozpocznijmy od podłączenia czujnika Halla do źródła zasilania. Najpierw zlokalizuj odpowiednie piny, które zazwyczaj oznaczone są literami VCC, GND oraz OUT. Następnie przewód zasilający podłącz do pinu VCC, a masę do pinu GND. Zauważ, że czujniki Halla mają co najmniej 3 piny, chociaż niektóre modele mogą mieć ich więcej. Po naładowaniu układu, przejdź do pomiaru napięcia na wyjściu OUT. Ustaw multimetr na pomiar napięcia stałego i podłącz sondę do pinu OUT. W tej chwili czujnik powinien być gotowy do działania.
Magnes w akcji: jak sprawdzić moc czujnika Halla i osiągnąć 5V
Teraz zajmiemy się najważniejszą częścią - samym testem. Przybliż magnes do czujnika Halla i obserwuj, co się wydarzy. W momencie, gdy magnes znajdzie się w odpowiedniej odległości, napięcie na OUT powinno się zmienić, co dowodzi, że czujnik funkcjonuje poprawnie. W idealnych warunkach napięcie powinno wzrosnąć do wartości zbliżonej do napięcia zasilania, wynoszącej około 5V. Jeśli nie zauważysz żadnej zmiany, warto ponownie sprawdzić wszystkie połączenia. Czasami już drobny problem z okablowaniem sprawia, że wszystko przestaje działać prawidłowo.
Na koniec, kiedy czujnik pomyślnie przejdzie test z magnesem, z powodzeniem możesz go wykorzystać w różnych projektach elektronicznych. Pamiętaj, że czujniki Halla są niezwykle uniwersalne i znajdą zastosowanie przy detekcji ruchu, pomiarze prędkości czy jako elementy zabezpieczeń. Obsługa takiego czujnika jest nie tylko prosta, ale również satysfakcjonująca, zwłaszcza gdy widzisz, jak zrealizowane zadanie przynosi zamierzony efekt. Życzę Ci powodzenia w Twoich eksperymentach i mam nadzieję, że w pełni wykorzystasz potencjał czujników Halla!
Czujnik Halla a inne czujniki – czym się różnią?
W poniższej liście znajdziesz kluczowe różnice pomiędzy czujnikiem Halla a innymi rodzajami czujników. Jak już krążymy wokół tego tematu, sprawdź, jak samodzielnie ocenić czujnik ciśnienia opon. Każdy punkt omawia istotne cechy, które pomagają zrozumieć, w jakich zastosowaniach czujnik Halla okazuje się szczególnie efektywny oraz jak wypada na tle pozostałych technologii detekcji.
- Mechanizm działania - Czujnik Halla wykrywa pole magnetyczne, korzystając ze zjawiska Halla. W odróżnieniu od czujników rezystancyjnych, które mierzą zmiany oporu, czujniki Halla reagują na obecność pola magnetycznego. Dzięki temu są bardziej wrażliwe na zmiany położenia magnesu lub wirującego elementu.
- Zastosowania - Czujniki Halla znajdziesz w wielu aplikacjach, takich jak pomiar obrotów silników, detekcja pozycji oraz elektroniczne przełączniki. W przeciwieństwie do czujników ultradźwiękowych, które głównie służą do wykrywania odległości, czujniki Halla sprawdzają się lepiej w warunkach, gdzie występują duże wibracje oraz zakłócenia elektromagnetyczne.
- Wytrzymałość i odporność - Dzięki swojej konstrukcji czujniki Halla często charakteryzują się większą odpornością na zewnętrzne czynniki, takie jak temperatura i wilgotność, w porównaniu do czujników optycznych, które mogą łatwo ulegać zanieczyszczeniom na soczewkach. Ta cecha sprawia, że czujniki Halla doskonale nadają się do pracy w trudnych warunkach przemysłowych.
- Koszt i dostępność - Na ogół czujniki Halla okazują się tańsze w produkcji oraz łatwiej dostępne od niektórych innych technologii, takich jak czujniki silikonowe. To z kolei sprawia, że zyskują popularność w zastosowaniach komercyjnych. Ich przystępność kosztowa sprawia, że są często wybierane do masowych aplikacji.
FAQ - Najczęstsze pytania i odpowiedzi
Jakie są podstawowe zasady działania czujnika Halla?Czujnik Halla działa na zasadzie wykrywania pola magnetycznego, generując napięcie proporcjonalne do siły tego pola. Dzięki temu umożliwia pomiar natężenia prądu, prędkości obrotowej oraz położenia elementów w różnych urządzeniach.
Gdzie najczęściej można spotkać czujniki Halla?Czujniki Halla są powszechnie wykorzystywane w silnikach elektrycznych do pomiaru prędkości obrotowej oraz w systemach spalinowych do monitorowania położenia wału korbowego. Znajdują także zastosowanie w elektronice, na przykład w smartfonach i tabletach.
Jakie są objawy potencjalnej awarii czujnika Halla?Objawami awarii czujnika Halla mogą być spadek mocy silnika, problemy z uruchomieniem pojazdu, czy nieprawidłowe odczyty z ECU. Takie sygnały mogą prowadzić do poważniejszych problemów, takich jak całkowite zacięcie silnika.
Jak przeprowadzić prosty test czujnika Halla?Aby przeprowadzić test, należy podłączyć czujnik do zasilania oraz zmierzyć napięcie na wyjściu. Następnie przybliż magnes do czujnika; wzrost napięcia do około 5V wskazuje na prawidłowe działanie urządzenia.
Jakie są potencjalne konsekwencje zaniedbania diagnostyki czujnika Halla?Zaniedbanie diagnostyki czujnika Halla może prowadzić do poważnych uszkodzeń silnika oraz kosztownych napraw. W przypadku braku reakcji na objawy awarii, naprawy mogą sięgnąć kilku tysięcy złotych.
